BigTable是存储领域的基石级论文，其设计思想至今还在被广泛使用。在实际数据湖的开发优化中，对于列式存储、稀疏存储有了些体会和零散的理解，重读两遍BigTable将知识串起来。
原文行文比较散，而且内容彼此交织，不便于理解。本文将BigTable拆分为三个子概念理解：逻辑存储格式、物理存储格式、分布式控制。

前言

BigTable的出发点是希望存储PB级别数据并且提供灵活性和高性能。常见的数据库关系模型能够高效处理结构化数据，但是无法高效服务半结构化数据和非结构化数据。WebPage属于半结构化数据，Google Earth包含大量非结构化的视频图片数据，强行使用关系模型得不偿失。

维度结构化数据半结构化数据非结构化数据
核心特征固定架构，所有数据字段一致有标签/标记，字段可缺失或扩展无预定义模式，自由格式
模式严格、预先定义动态可变、自描述（同一类型有不同的标识，例如Json对象有不同的key）无
组织方式二维表（行×列）树/图结构，键值对、嵌套对象文件流、二进制/文本块
典型格式关系数据库表、定长CSV、Excel固定表JSON、XML、HTML、日志图片、视频、音频、Word/PDF、纯文本
存储方式关系型数据库（MySQL、PostgreSQL、Oracle）NoSQL（MongoDB、Redis）、数据湖对象存储（OSS/S3）、分布式文件系统（HDFS）
查询效率高中低，需复杂预处理
灵活性低，改表结构成本高高，字段可随时增减最高，但难以直接分析

BigTable将数据存储为半结构化模式(逻辑存储)，从而获得了灵活性，引入LSM-Tree(物理存储)获取高写入性能，将分布式协调交给Chubby(类似Etcd，提供强一致存储和分布式锁)，将文件存储和容错交给GFS，使用最小组件来构筑系统，显著降低了分布式复杂度。
可以说是大师之作，值得反复学习。

逻辑存储格式

论文开篇点题，给出了提纲挈领的总结语句：BigTable 是一个稀疏的、分布式的、可持久化的多维有序 map 。map 通过rowKey，columnKey 和时间戳进行索引，map 中的每个值都是一个连续的字节数组。
数据存储格式表示为(row:string, column:string, time:int64) → string 。
以网页存储为例，引出列族和限定符概念：

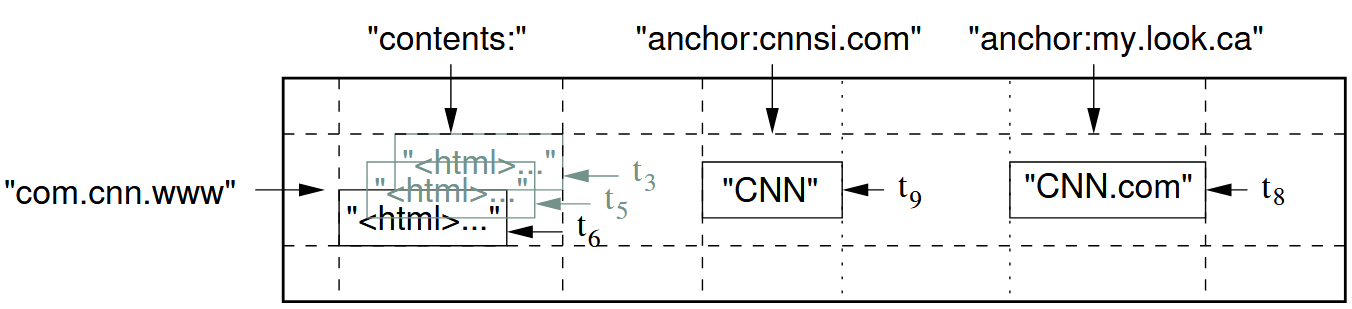

WebTable
列族是预先定义的数据属性，限定符则是列族具体的属性，限定符可以为空；列族描述数据的共性(contents + anchor),限定符是具体的值，随存储对象动态变化。网页的内容是HTML，锚点则是引用该网页的网站。显然，引用网页的网站是无法被预先统计和预测的，因此使用动态属性标识能够给予极大的灵活性。
上述示例可以理解为类似Json对象的格式，只是行键和列族名是必备的schema,不能缺省：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
{
  // ...
  "com.cnn.www" : {
    "contents" : {
      "" : {
        "t6" : "<html>...",
        "t5" : "<html>...",
        "t3" : "<html>..."
      }
    },
    "anchor" : {
      "cnnsi.com" : {
        "t9" : "CNN"
      },
      "my.look.ca" : {
        "t8" : "CNN.com"
      }
    }
  },
  "com.cnn.sports" : {
    "contents" : {
      "" : {
        "t4" : "<html>..."
      }
    },
    "anchor" : {
      "cnnsi.com" : {
        "t7" : "CNN sports"
      }
    }
  },
  // ...
}

行键标识一个对象，列族对应某个属性或某些属性的组合，限定符是某个属性的具体值，使用时间戳区别版本；不同列族下的数据对应不同的对象，因此采取不同的存储模式、访问模式、额度限制、压缩策略、垃圾回收策略(保留最近N个版本，或者足够新的版本)。
BigTable是行级存储，提供行键事务，一行对外表现为整体，内部根据列族进行多维展开，展开后被称为单元格。
BigTable按照行键字典序来维护数据有序性，行键通常大小是10-100字节，最大支持64KB的行键。行键的选取会影响数据排列，在WebTable示例中，行键是域名翻转的结果，因为网页域名是由小到大排列（.com在最后），翻转后才能让相同根域名下的数据相邻存放从而获得更高的局部性。
一张表可能承载PB级数据，存放到一台机器不合理，因此数据表会在达到一定阈值后(100-200MB)被拆分(选择某个行键一分为二)，拆分后连续的多行数据被称为tablet, tablet是分发、负载均衡的最小单位。数据表的格式在用户创建时指定。

元数据存储

BigTable元数据分为协调元数据和表状态元数据:

  • 协调元数据：系统全局数据。存放在Chubby(可以理解为强一致性KV，对外提供KV存储(支持命名空间)和分布式锁);
    • master lock: 确保系统只存在一个主节点
    • root tablet position: 表状态元数据的根tablet(只有一个，永不拆分)
    • tablet server lock: 每台数据存储服务器持有一个分布式锁并定期续约来保活
    • table schema: 表的列族、存储模式、配额信息
    • acl: 访问控制信息
  • 状态元数据：记录tablet的运行信息，用于索引、分裂，迁移，恢复。存储在BigTable自身中，具有固定的schema。
    • 行键: (table id, End Row Key)
    • 列族：
      • location: 承载tablet的服务器标识
      • log: 每条提交日志的恢复起点 + 组成tablet的SST元数据
      • event：分裂、合并、迁移、恢复信息

每行状态元数据约1KB，系统使用三级索引，当tablet容量上限设置为128MB时，大约能索引$2^{34}$个tablet，即$2^{61}$字节数据（2EB，2000PB）

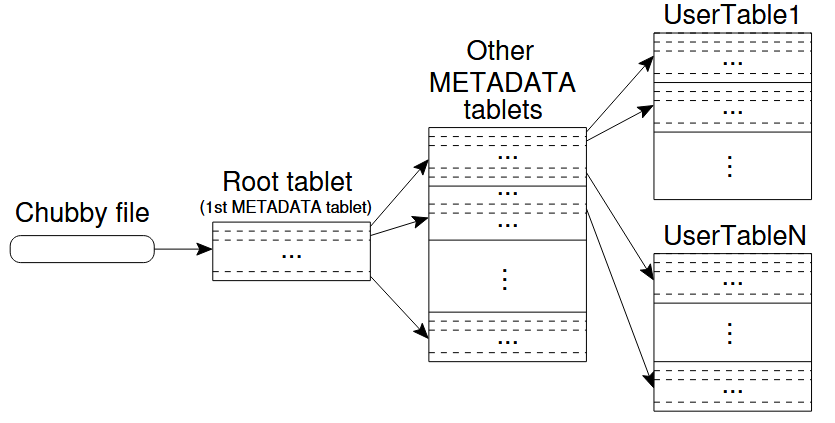

MetaData

物理存储格式

建立在GFS之上的LSM-Tree，只是WAL被称为commit log。
读操作先查内存表再查SST；写操作先写日志，再提交到内存表。
压缩分为三类：

  • minor: memtable -> sst
  • merge: memtable + some ssts -> sst
  • major: all ssts -> sst

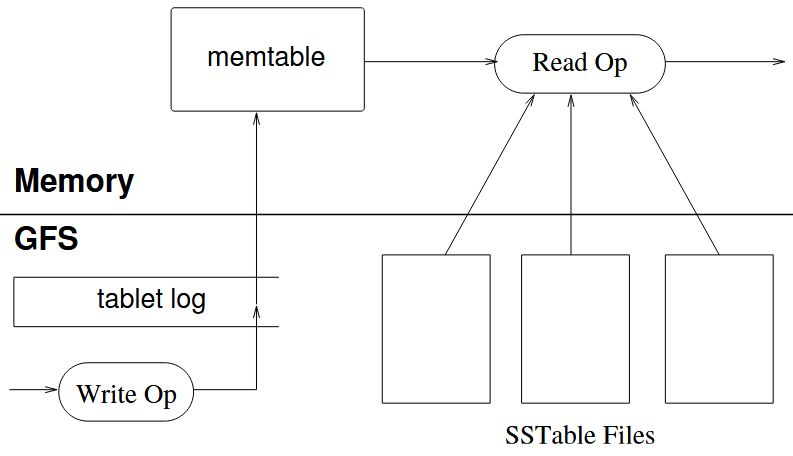

    LSM
    BigTable在上述架构基础上采取了诸多优化来获得稳定性能：
  • Locality groups： 对列族分组，同一个tablet的不同locality group对应不同的SST；物理隔离不会同时访问的数据、区分不同访问频率和模式的数据。频繁访问的小数据局部组可以声明为In Memory，全量加载到内存后不访问磁盘。
  • 数据压缩：Google 采用两级压缩：先用 Bentley-McIlroy 的长公共字符串压缩，再用 16 KB 窗口的快速算法。在WebTable上可以达到10:1的压缩比。
  • 两级缓存：scan cache缓存KV, Table Cache缓存数据块
  • 布隆过滤器: 跳过不包含目标的数据块
  • 合并提交日志：如果每个tablet持有独立的日志，那么会产生多个并发小文件写入（一台tablet server管理10~1000tablet，写入性能不佳，将其合并，一台tablet server上的所有tablet写入数据到一个日志文件。tablet server崩溃迁移数据时，为了减少开销，会先对group commit log进行分块并行排序，迁移目标tablet只读取对应部分日志即可。
  • 加速恢复：迁移前和停止服务前，进行一次minor compaction来避免日志重放
  • 利用SST的不可变性

分布式控制

延续了控制面和数据面分离的思路:

  • 关键控制信息依赖Chubby
  • Master单点调度协调(无状态，崩溃不丢数据)
  • 客户端缓存位置，丢失/过期最多需要三次网络往返（Chubby -> Root MetaData -> MetaData）获取tablet server location。读写请求直接下发tablet server,通过权限校验后执行

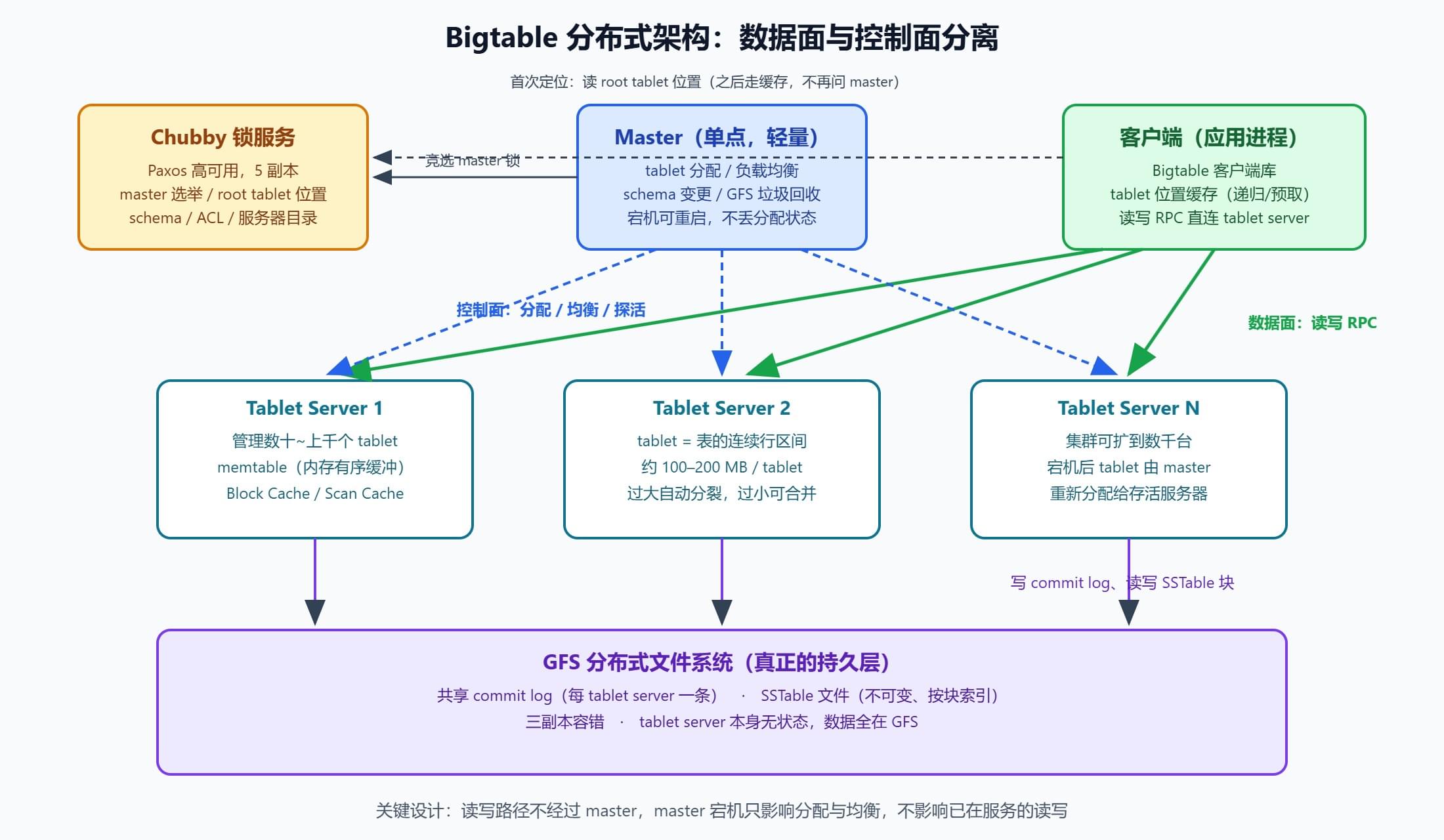

    BigTable Arch
    控制面正常运行高度依赖Chubby,只要Chubby不崩溃，不超载，系统就能平稳运行。

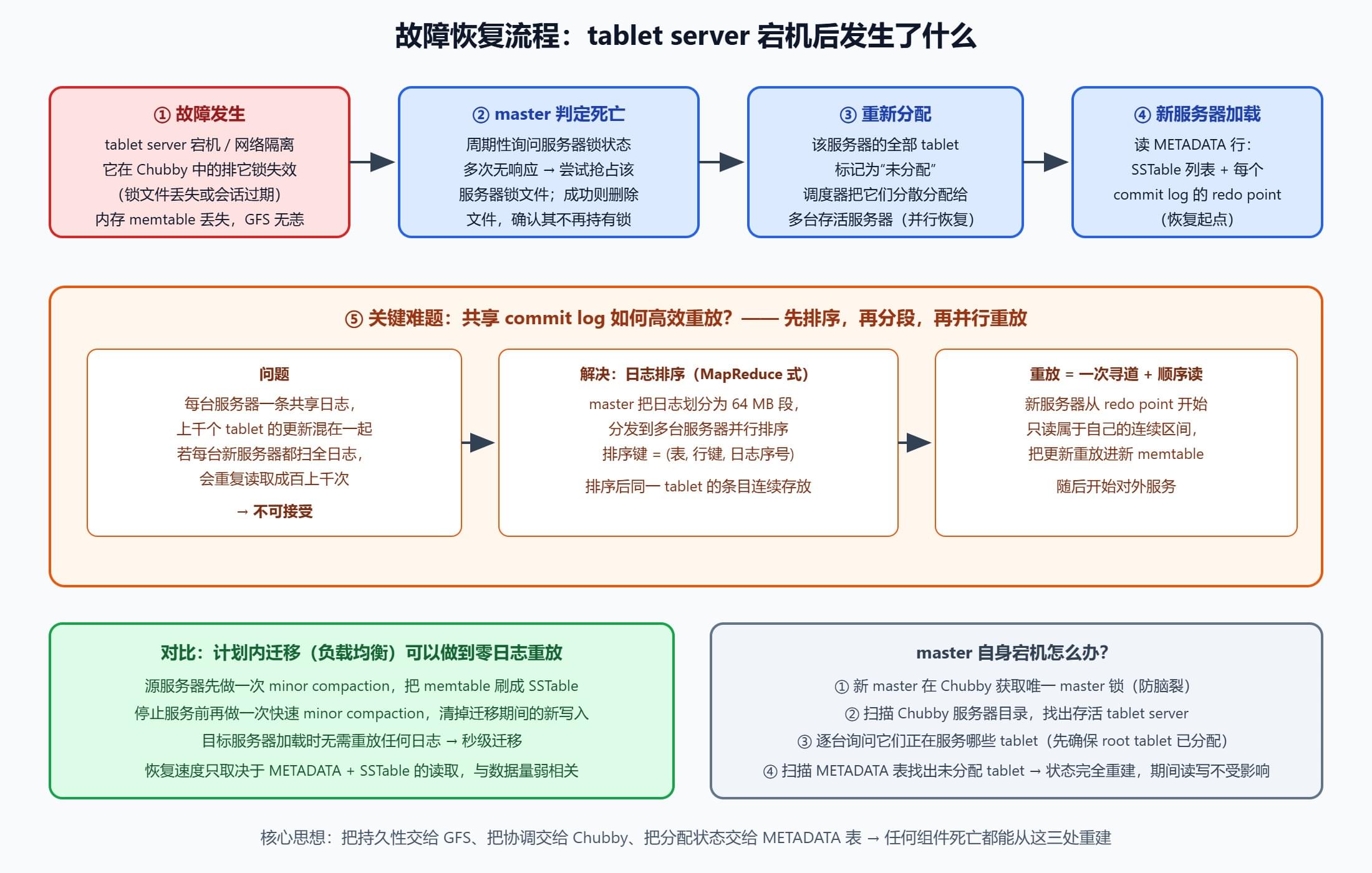

崩溃恢复如下图所示：

  • master崩溃恢复四步走：抢占chubby master lock -> 轮询存活tablet server -> 查找metadata table，定位需要分配、迁移的tablet -> 重建状态
  • tablet server崩溃后无法续约分布式锁，被master监听到锁过期事件后，抢占并删除对应的分布式锁，随后标记tablet server对应的tablet为未分配，执行迁移操作
    Recovery

测试与数据分析

Bigtable 被用于差异极大的场景：

  • Crawl 表压缩比极高（11%），列族和 locality group 数量多，主要用于批量处理；
  • Google Earth 服务表虽然只有 0.5TB，但 33% 数据驻留内存，需要低延迟；
  • Personalized Search 拥有 93 个列族，展示了多租户共享同一张表的能力。

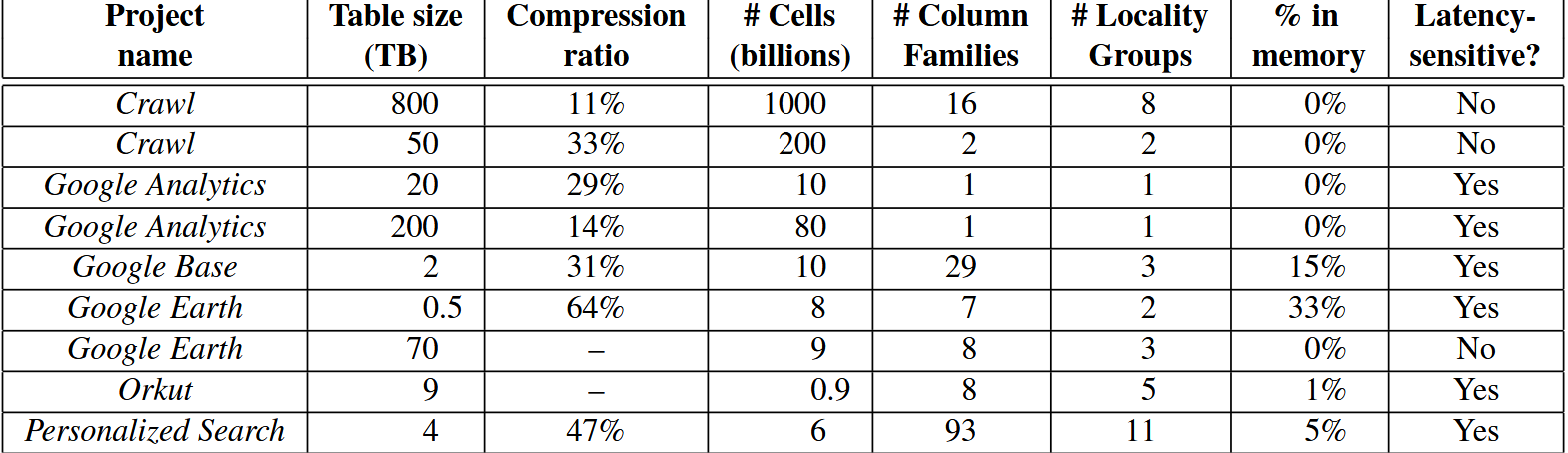

    BigTable-Stat
    BigTable的读写性能受益于服务器数量，增加服务器数量虽然不能线性scale，但是可以减少单次开销，提高聚合吞吐量。

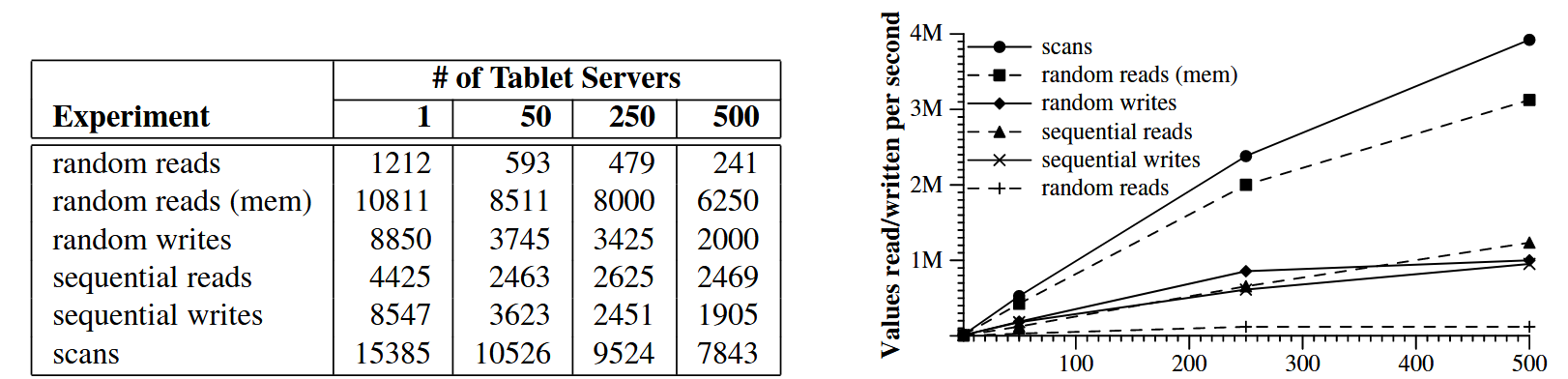

    BigTable-Performance

总结

有序、稀疏、列式存储的典范之作，列族设计常看常新。

不支持跨行事务为客户端使用带来了巨量心智负担。
