raft共识算法是实现强一致性的通用解法，结合In Search of an Understandable Consensus Algorithm、CONSENSUS: BRIDGING THEORY AND PRACTICE 两篇论文以及etcd-raft和openraft工业级源码，本文重在对Raft安全性的推导(论文中给定的行为如何确保安全性)、配置变更实现、复制状态机的讨论(日志、快照、WAL)。不做算法内容讲解，常见优化以后再讨论。
在上一篇文章分布式系统探幽-建模与挑战 - 知乎 中讨论到，共识算法建立在部分同步网络 + 容忍拜占庭错误 + 非网络分区时保障安全性(决定一致的值)和活性(有限时间内决定) + 网络分区时保障安全性 四个前提的基础上。后续讨论默认上述前提，不再赘述。

Raft安全性

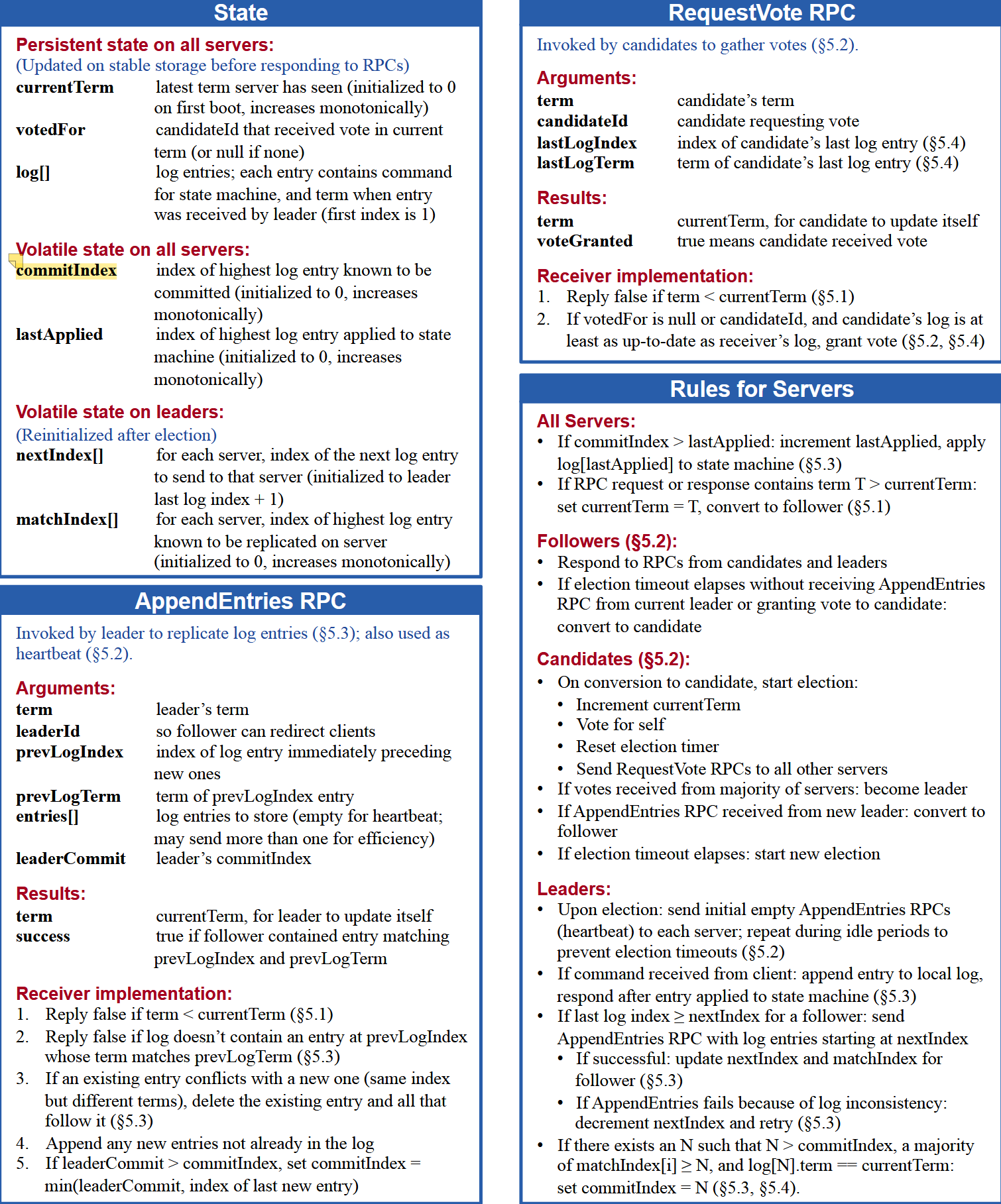

论文中提到，Raft算法的行为可以同时保证以下5条性质的成立：

  • Election Safety: At most one leader can be elected in a given term.
  • Leader Append-Only: A leader never overwrites or deletes entries in its log; it only appends new entries.
  • Log Matching: If two logs contain an entry with the same index and term, then the logs are identical in all entries up through the given index.
  • Leader Completeness: If a log entry is committed in a given term, then that entry will be present in the logs of the leaders for all higher-numbered terms.
  • State Machine Safety: If a server has applied a log entry at a given index to its state machine, no other server will ever apply a different log entry for the same index.

为了严谨，不做循环论证，我们声明，将leader append-only和图中给出的行为作为推导前提，目标是推导出剩余的四条性质，且这些性质同时满足。推导出性质后，我们再反过来理解，Raft为什么要这样设计，不这样会发生什么。

性质推导

推导顺序: Election safety -> Log Match -> Leader Completeness -> StateMachine safety

Election safety证明前提：

  1. 一个从节点在一个任期内只会投出一张票(见requestVote行为)
  2. 鸽巢原理(n+1个物品放到n个盒子，至少有一个盒子装着至少2个物品 => 奇数个节点，两个多数派之间必然至少有一个共同节点)
    证明方法：反证法。
    证明过程：如果集群在一个任期内选出了两个主节点，因为获得多数派投票的节点才能成为主节点，两个多数派之间至少有一个相交节点，即某个节点违反了投票原则，与前提矛盾，不成立(代码写错了，理论没问题)。
    结论： 一个任期最多只有一个领导人当权（可以没有）

LogMatch证明前提: Election Safety + Leader AppendOnly + 从节点日志从最近匹配点之后的日志被主节点覆盖（接收原则第三条）
证明方法：强归纳法
证明过程:

  1. $P(0)$: 所有Raft节点在初始态具有相同的日志，要么都为空，要么具有相同的伪日志
  2. $P(K)$: 节点A、B持有相同的日志条目e表示为(index, term)，该条目一定是当前任期的领导人追加的，由领导人的追加行为对每个节点寻找公共前缀[1,k]，然后复制日志(k,i]到从节点，得知节点的日志条目(k,i]相同由当前领导人的复制保证；顺着日志k继续向前递归，最终可以定位到初始相同前缀$P(0)$;
  3. 得证
    结论：如果两个节点含有相同的日志(index,term),那么它们此前的日志完全相同

Leader Completeness证明前提: Election Safety + Leader AppendOnly + LogMatch + 投票原则2(投给日志至少和投票者一样新的节点先比较term，再比较index)
证明方法：反证法
证明过程：

  1. 在任期T节点u成为领导人，并复制日志到多数节点，并且在多数节点上都提交了该日志e，随后节点u崩溃，集群选出新的领导人v
  2. 假设领导人v不含日志e，因此它新提交日志后根据日志匹配原则会覆盖掉其他节点上的日志e，由于拿到多数选票 和 多数节点复制日志才能提交，这两个多数派必然有一个共同节点，该节点违反了投票规则2,因为v的日志并非至少和该节点一样新
  3. 得证
    结论：在某个任期内被提交的日志，会保留在更高任期领导人的日志中

StateMachine safety推导起来很容易： 日志被提交后才能被应用，提交过的日志依旧存在于新的领导人日志中，因此一个index对应的日志只会被应用一次

设计溯源

根据性质我们反过来理解设计，如果raft不这样做，会发生些什么，从而加深对于raft设计的理解。
讨论以下问题：

  1. 为什么vote需要持久化?
  2. 投票时比较日志是否一样新为什么按照(term,index)而非(index,term)的顺序
  3. leader为什么不能主动提交上一个任期的日志？

raft算法中必须持久化的元数据称为硬状态，可选持久化的元数据称为软状态。
etcd-raft中定义：

  • SoftState: Leader id + NodeState。软状态是不必持久化的，可选被处理的状态。通常对外暴露用于监控领导人的转移(侧面反应系统压力、网络问题)。即使丢失也不影响系统正确性。
  • HardState: Term + Vote + Commit，必须被持久化的信息，丢失会影响正确性

不持久化Term崩溃重启后会接收处理过时消息；不持久化Commit崩溃重启后会重复应用日志导致违反状态机安全性质。
不持久化Vote则会导致违反Election safety:

  • 5节点集群，term 5 领导人; 节点B，C投票给A；
  • C崩溃重启
  • 由于网络波动，A发送给节点的第一条空append entry延迟；
  • 节点D超时开启选举，接收到C，E的投票，成为term 5的领导人
  • 系统脑裂

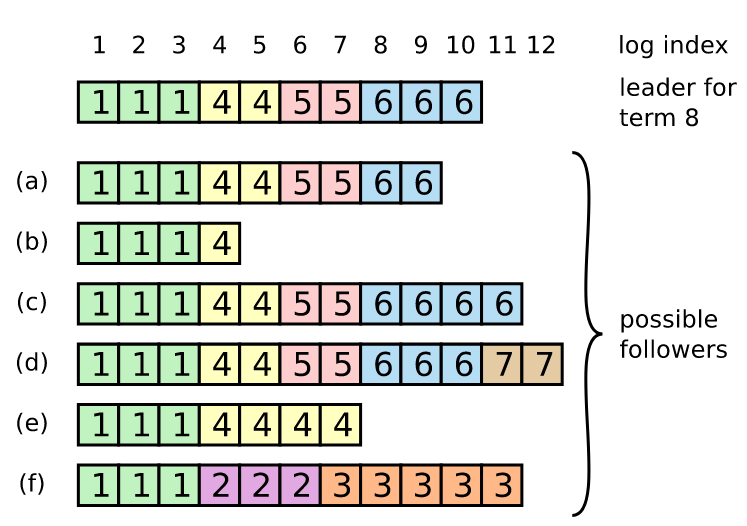

使用Raft-paper图7分析问题2

假设在任期8, 节点f和其他节点同时开始竞选，如果按照(index,term)的顺序比较日志是否更新，节点f成为领导人后，会覆盖掉其他节点已经提交的日志(t4,i4)...,(t6,i9); 违反Leader Completeness

Term就是Raft算法的逻辑时间，更高任期的消息更贴近source of truth，必须具有更高的优先级

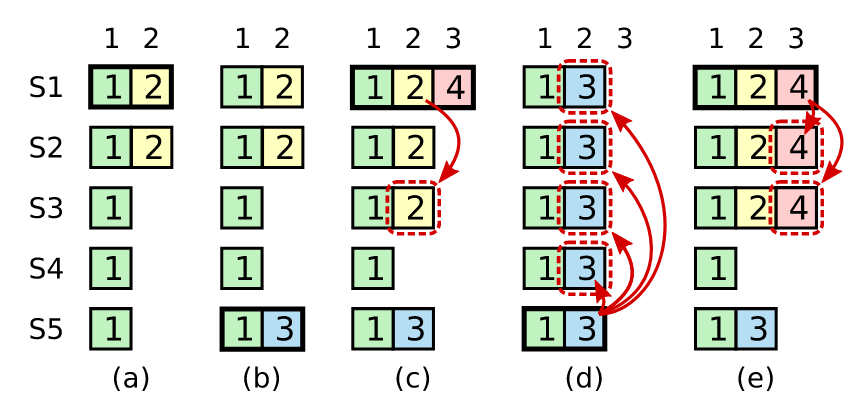

使用Raft图8分析问题3:

  • (a) S1是领导人并且部分复制日志(term2, index2)
  • (b) S1崩溃; S5当选任期3的领导人并获得S3,S4的投票，生成日志(term3,index2);
  • (c) S5崩溃; S1重启并当选领导人并继续复制，日志(term2,index2)复制到多数机器上但是没提交
  • (d) S1崩溃，S5再次当选领导人(S2,S3, S4的选票)，覆盖其他节点上的日志(term2,index2)
  • (e) S1在日志(term2,index2)复制到多数并提交后崩溃，S5无法当选领导人，S1崩溃重启后复制日志(term4,index3)到多数机器并提交

日志被复制到多数节点与日志被提交之间存在时间差

主节点发送MsgAppend时携带最新的CommitIndex, 从节点在发送MsgAppendRes时携带自身的lastLogIndex

主节点处理MsgAppendRes时如果检测到多个节点的matchIndex/lastLogIndex = N,那么将自身的CommitIndex设置为N

等到下一次发送MsgAppend/MsgHeartBeat时从节点才能推荐commit状态

S5在图(d)当选就是因为日志复制与提交时间差的存在。
如果领导人可以提交此前任期的日志，如在图(c)中复制日志(term2,index2)到S3后便主动提交，随后S1可能就应用了该日志，应用完毕之后崩溃，S5当选，覆盖日志index2, 随后提交并应用。状态机安全属性被破坏了，一个index对应两条不同的日志，并且都被应用，外部客户端观测到不一致的状态。

由于Leader Append + LogMatch可以保证系统总是能找到相同的前缀，LeaderCompleteness可以保证低任期已提交的日志出现在高任期领导人的日志中，因此只要系统正常运行，此前任期提交的日志总是会被应用。

配置变更

配置变更是Raft算法中最有意思，最微妙的地方，推荐补充阅读阅读(1 封私信) Raft 成员变更的工程实践 - 知乎 了解单步变更算法，再阅读(1 封私信) Raft 成员变更上踩的坑 - 知乎 体会JointConsensus的本质。
依次探讨如下问题：

  1. 一次$C_{old}$->$C{new}$的配置变更是否可以支撑多个节点变更
  2. 单点变更算法的局限与反思
  3. JointConsensus的正确性保证

在配置变更时打破Raft算法安全性的第一块多米诺骨牌是Election Safety: 一个任期最多只有一个领导人。
在分析时序与系统状态时注意日志的生命周期(见下文状态机相关讨论)： 严格区分 追加、提交、应用三个状态。
在Raft论文中作者将单点变更算法设置为追加成功就生效，这会导致在配置变更时如果切换领导人，那么两个多数派可能不相交，因此导致已提交的日志被覆盖。作者后续意识到这个问题，并指正。详细的示例见(1 封私信) Raft 成员变更的工程实践 - 知乎 。
后续讨论时默认配置变更和普通日志一样，提交后生效。并且新领导人上任后必须提交一条no-op消息才能执行状态变更。

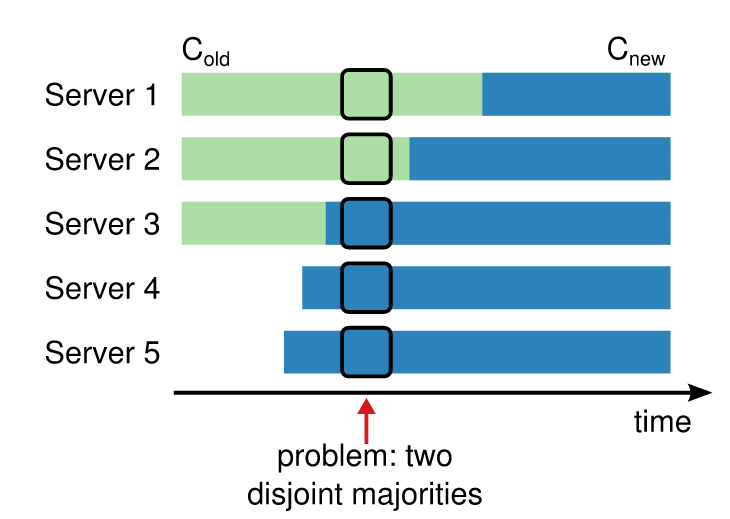

借用Raft-Extend-Paper图4.2讨论第一个问题:

  • $t_{1}$时刻，系统节点为${S_{1},S_{2},S_{3}}$，$S_{1}$为领导人
  • $t_{2}$时刻，系统进行配置变更，添加两个成员${S_{4},S_{5}}$
  • $t_{3}$时刻，$S{4},S_{5}$追加日志
  • $t_{4}$时刻，$S_{3},S_{4},S_{5}$均提交该配置变更日志且$S_{3}$已应用新配置
  • $t_{5}$时刻，$S_{3}$崩溃重启，$S_{4},S_{5}$应用新配置
  • $t_{6}$时刻，$S_{1},S_{4}$先后超时竞选，$S_{1}$获得$S_{1},S_{2}$的选票，成为旧配置的领导人，$S_{4}$获得剩余三张选票，成为新配置的领导人
    一个任期内，系统出现两个领导人，选举安全性被打破，根源在于多数派相交的前提被打破。

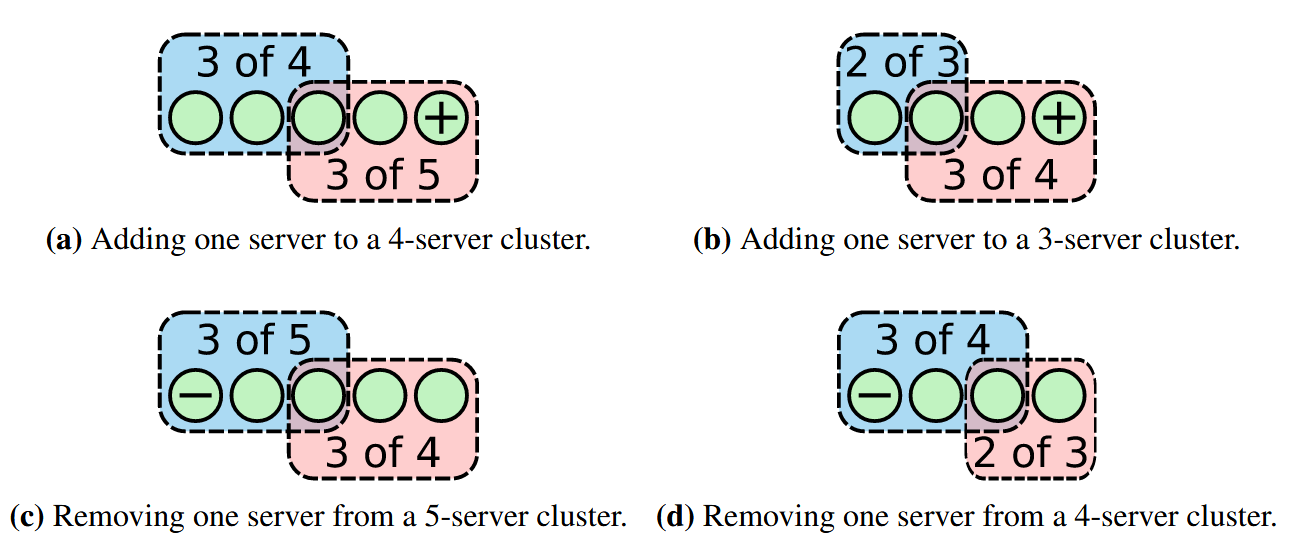

聪明的你，一定会想到，只要一次加入一个成员，那么一定能够保证多数派相交的前提成立。Raft-Extend图4.3

单点变更算法会损害可用性，因为系统从奇数个节点变更到偶数个节点时，容错能力没有提升，但是做出决策的节点数量却增加了。
以替换节点为例，对部署在三个故障域的节点a,b,c进行替换，将a替换为同一个故障域的节点d
假设采用先删再增的模式，那么在中间态b,c时如果某个节点崩溃，系统就会处于不可用状态，虽然是三节点集群，但是由于处于中间态导致无法容忍一个节点错误。
假设采用先增再删的模式，那么在中间态a,b,c,d时如果出现网络二分区，a，d位于一个分区，b,c位于一个分区，那么系统依旧处于不可用状态。下图引用自(1 封私信) Raft 成员变更上踩的坑 - 知乎

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
a      b      c
----   ----   ----
DC-1   DC-2   DC-3

        | add `d` in DC-1
        v

 a      b      c     partitioned     a   |  b      c
 d                   DAMN IT !!!     d   |
----   ----   ----   ------------>  ---- | ----   ----
DC-1   DC-2   DC-3                  DC-1 | DC-2   DC-3

        | remove `a`,
        | WELL DONE !!!
        v

        b      c
 d
----   ----   ----
DC-1   DC-2   DC-3

单点变更算法最大的问题在于不是原子操作，必须存在某个中间态，是否可以找到一种方法，能够原子地实现多个节点的配置变更呢？
从选举安全的前提出发:

  1. 一个节点在一个任期内最多投一张票
  2. 一个配置下两个多数派至少有一个相交节点

投票原则是无法放宽的，那么前提2呢？多数派相交的目的是确保两个做出决定的集合有交集，但两个做出决定的集合有交集是否需要多数派才能成立呢？
先做出定义，定义Majority表示一个集合中的多数派数量，即(N+1)/2，定义Quorum表示做出决定的集合的成员数量。
复用上述网络分区示例，假设我们将集合${b,c}$视为一个合法的Quorum，其余集合仍然使用Majority作为Quorum，系统因为不满足前提2从而违背选举安全性原则。
采用反证法来证明:

  • 在网络分区前，节点集合为${a,b,c,d}$，在网络分区后，节点集合为${b,c}$和${a,d}$
  • 网络分区前，主节点崩溃重启，某个节点选举超时，获得Quorum票后成为领导人，其中投票人不包括$b$，在新领导人发送心跳/空的追加日志前，出现网络分区；
  • $b$选举超时，由于违背安全性，因此$b$胜选且只能因为获得${b,c}$的选票而成为领导人
  • ${a,b,c,d}$不包含$b$的Majority只能是${a,c,d}$，该Majority作为Quorum
  • 系统满足前提2, 与假设矛盾

很奇妙，很有意思，我们并不需要多数派就可以实现选举安全。那么究竟有哪些集合可以被视为合法的Quorum选用呢？
直接给出结论: $Q(C_{old},C_{new})=M(C_{old}) \cap M(C_{new})$
复用示例，可以得知:

  • $M(C_{old})=M({a,b,c})={ab,bc,ac}$
  • $M(C_{new})=M({b,c,d})={bc,bd,cd}$
  • $Q(C_{old},C_{new})={abc,abd,acd,bcd,bc}$

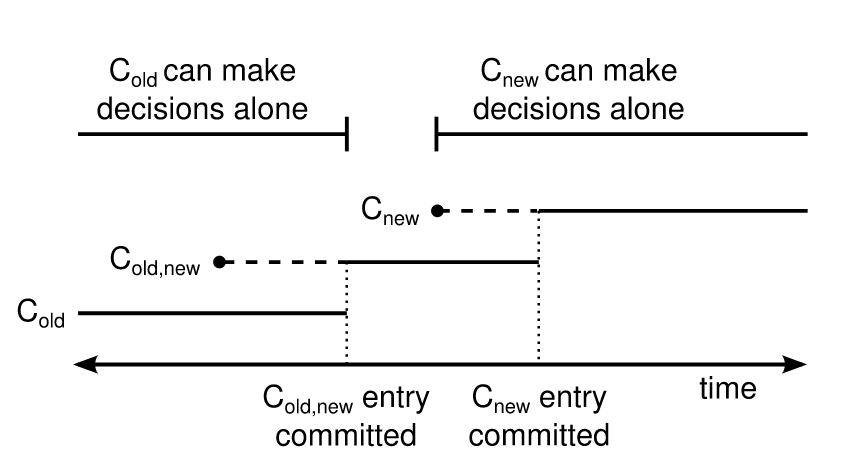

JointConsensus算法核心就是将Quorum设置为新配置和旧配置多数派的交集，从而保证选举安全不被打破，并且实现多个节点原子提交。
一次配置变更需要两条日志提交：新旧配置联合日志，以及新配置
如果配置变更时领导人崩溃，新选出的领导人日志里没有C_old_new那么本次变更失败；如果有，那么继续配置变更。
在C_old_new提交后，C_new提交前，按照联合配置决定Quorum; 在新配置提交后，按照新配置决定

一些细节：

  1. 由于提交到Quorum个节点后配置变更就算完成了，因此被删除的节点可能不知道自己被删了，因此频繁地超时竞选，工程上一般通过采用CheckQuorum来解决。只要节点近期收到过心跳，就直接丢弃任何投票请求。
  2. 领导人可能不在新配置后，因此新配置提交后，要么主动转移领导权，要么等一个选举超时

复制状态机

讨论raft算法如何与应用结合

本来计划结合代码讨论，但是写到这里有点力竭了，我要去爬塔了，先收个尾再说

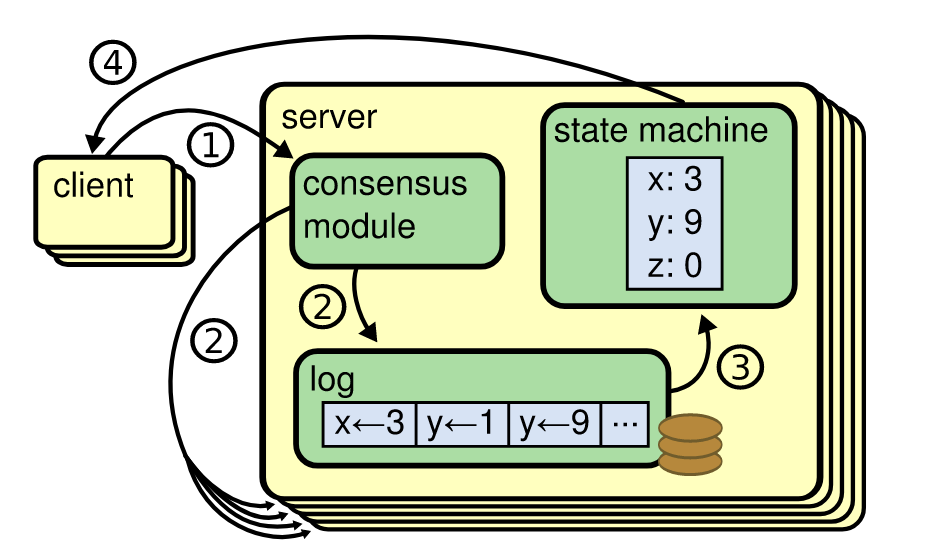

共识算法的通用表现形式为复制状态机：

  • 系统的写入/修改/线性一致读操作被抽象为日志条目，持久化地连续存储
  • 系统从相同的起点/状态开始按照日志顺序应用操作并抵达某种状态
  • 给定相同的操作，系统能抵达相同的状态
  • 共识算法用于决定日志的顺序

    复制指的是一条日志在多个节点之间同步，使得只要多数节点存活，已提交的条目就不会丢失，且所有节点最终以相同顺序应用相同的条目。
    主节点活跃时，只有主节点处理外部客户端的写入操作和线性一致性读取。
    在主节点崩溃后，从节点会通过选举成为新的主节点对外提供服务。

由于上层应用多变，因此Raft算法库通常只实现核心算法、状态机和日志的抽象，即用户根据需求实现状态机和日志，注入给算法模块，同时用户需要自行处理Raft算法的事件循环以及网络传输
openraft在此之上更进了一步，将事件循环和网络传输也打包处理了，用户只需要自定义元数据、网络传输接口、日志存储、状态机四个类型就可以享受到raft算法。

日志生命周期

etcd-raft只提供内存中运行的共识算法决策模块，将应用状态变更和消息网络传输交给应用层代码完成。
etcd-raft使用unstable -> stable -> committed -> applied -> truncated状态转换表示日志的生命周期:

  • unsatble: 主节点生成并在内存保存日志条目(propose)，此时该日志既没有被持久化(写入WAL)，也没有达成共识(多数节点接收并持久化)，此时如果主节点崩溃，那么会永久丢失。
  • stable: 主节点将日志持久化，但是尚未达成共识
  • committed: 日志达成共识，可以被上层应用
  • applied: 日志被应用，状态机转换到新状态
  • truncated: 为节省磁盘/内存，只保留最近一定数量的日志和快照，日志被裁剪
    日志在内存中表现为连续数组，上述状态是数组下标，显然有truncated <= applied <= committed <= stable <= unstable
    实际开发中committed & applied需要持久化，与Raft论文不同

持久化与快照

etcd默认保留5000条raft日志，每满5000条就做一次快照，记录最老的快照的lastIndex作为truncatedIndex,如果follower请求此前的日志，那么需要发送快照来快速跟进。
产生快照和传输快照都是高开销操作，传输快照通常使用流式接口，分块传输并且限流(100MB/s)。
产生快照的频率需要仔细设计，如果高频，那么磁盘写入开销大，如果低频，那么崩溃恢复时间长，需要在两者之间权衡。
推荐根据此前生成的快照大小和目前的WAL大小来估算，当WAL大小超过快照大小时，生成快照是有价值的。一般而言，倍率因子设置为2-4.
etcd WAL采用分段设计，多条WAL存放到一个段(对应一个文件)，清理时直接删除文件即可，简单高效。
